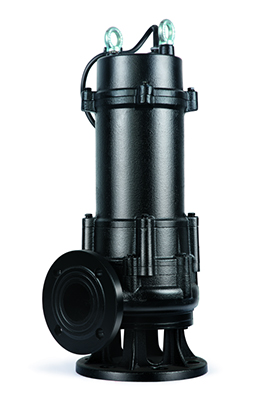

產品概述
為了使WQ(JY)、WQA(JY)系列污水潛水泵以更好的可靠性、更高的機組效率服務于客戶,在總結25年生產制造該系列泵的經驗積累的基礎上,再一次更新優化水力模型,創新機械密封、軸承結構,釆用優質電機材料,保證可靠性。WQ (JY)系列108型號,WQA (JY)系列165個型號,兩個系列互相為補充,通過使用原型葉輪和改型葉輪及其切割,在型譜性能范圍內,可提供恰當滿足用戶所需要的任意流量、揚程工作點的水泵。
產品執行標準GB/T24674-2009。
使用條件
1、 介質溫度不超過40℃,介質中固相物容積比小于2%,介質PH=4-10;
2、 低運行液位:見安裝尺寸圖中的▽(無電機冷卻系統),有電機冷卻系統時,水位只要保證泵能正常輸水;
3、 泵的主要零件材料為鑄鐵或球墨鑄鐵;
4、 介質中固形物大顆粒直徑小于性能參數表d數值,介質中纖維的長度小于泵的排出口直徑。
5、 電機是否帶冷卻系統對應不同的低液位高度值;液位浮球開關是電控柜置于自動擋時使用的;啟停泵液位差較大、對主泵或大泵用兩只浮球開關控制啟停液位;對小泵或超高液位增開的備泵,用一個浮球開關控制啟停液位;
6、 電控柜較遠時可設置端子箱,需設置穿線管(用戶自備)時按電纜外徑確定穿線管內徑;
7、 從泵吸入口看,葉輪為逆時針?lè)较蛐D(zhuǎn);
8、 耦合座出口法蘭標準按GB17241.6,公稱壓力為口徑≤250的PN6、口徑≥300的PN10,不銹鋼耦合座出口法蘭均為PN10,錐管和彎管按照客戶要求。
