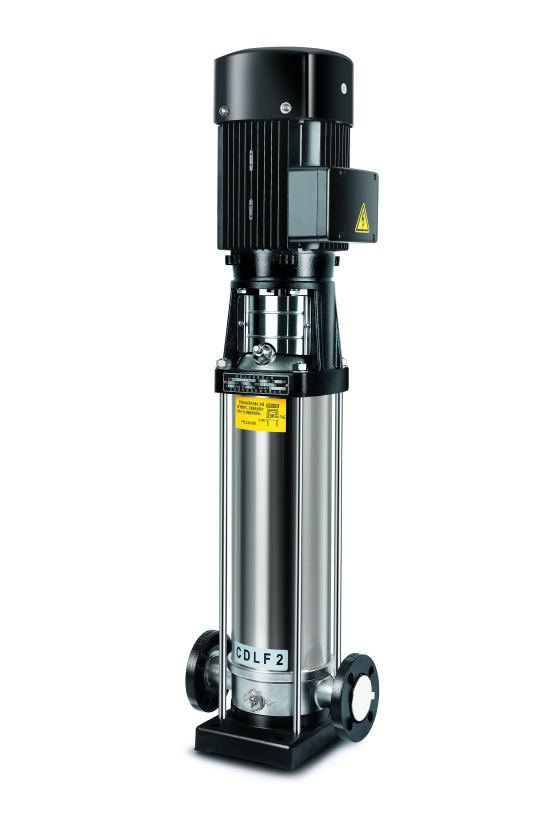

CDL/ CDLF為安裝標準電機的非自吸立式多級離心泵,電機軸通過泵頭用聯軸器直接與泵軸聯接,拉桿螺栓將耐壓筒、過流部件固定在泵頭和進出水段之間,泵進出水口在泵底同一直線上;本泵可根據需要配置智能保護器,對泵干轉、缺相、過載等進行有效保護。
小進口壓力NPSH
如果泵中的壓力低于輸送液體的汽化壓力,可能發生氣蝕,為避免氣蝕,確保泵進口側有一小壓 力,大吸程H[m]可按下式計算:
H=Pb×10.2-NPSH-Hf-Hv-Hs
Pb=大氣壓力[bar]
(大氣壓力可設定為1bar)
在閉式系統中,Pb為系統壓力[bar]
NPSH=凈正吸頭[m]
(可從NPSH曲線上泵可能的大流量處讀取)
Hf=入口的管路損失[m]
Hv=汽化壓力[m]
Hs=安全余量=小0.5m水頭
如計算所得H為正值,泵可在大吸程H情況下運行。 如計算所得H為負值必須有_小進口壓力H的水頭。
型號 | 工作壓力 |
CDL1,2,3,4 法蘭 | 25 |
CDL(F)1,2,3,4 腰形法蘭 | 16 |
CDLF1,2,3,4 法蘭、卡套、 管螺紋 | 25 |
CDL8,10,12,15,20 法蘭 | 25 |
CDL(F)8,10腰形法蘭 | 16 |
CDLF8,10,12,15,2 應蘭、 卡套、管螺紋 | 25 |
CDL32-10-1-32-80 | 16(30) |
CDL32-90-2-32-160 | 30 |
CDLF32 | 30 |
